详情介绍

特点

1、该系列封闭母线槽采用波纹管伸缩节，安装简单，可实现水平、垂直方向两个自由度的调节，不仅能满足不同温降及热胀冷缩引起的伸缩要求，还可以对由于基础沉降所引起的误差进行补偿，解决了传统滑板式伸缩装置的防护等级差，安装困难，运行不可靠的缺点。

2、为了解决变压器、发电机及配电柜运行时产生的震动对封闭母线的负面影响，在其与封闭母线连接外采用软连接或铜编织带，外壳之间加入橡胶垫来减小震动:对于封闭母线槽本体，在系统中加装减震器，对瓷平和导电排实现弹性支持，较好地避免了外壳产生的机械震动及地震波给封闭母线带来的破坏。封闭母线槽的热传递主要靠热辐射，为了很好的利用热辐射，在封闭母线外表面喷涂浅灰色油漆来减少对可见光的吸收:在封闭母线内表面喷涂黑色油漆来加强内部热量对外壳的辐射，同时防止电晕。为了避免冬天户外、户内温度变化产生的偶然凝露现象，在穿墙处设置穿墙套管，使户外与户内封闭母线完全隔离;垂直安装时，法兰在内，水平安装时，法兰在外。

技术参数

1、绝缘电阻每一段封闭母线单元绝缘电阻值应大于或等于100MΩ 2500V兆欧表。

2、介电强度每一段封闭母线出厂前均经受1分钟工频干试耐压试验。

3、工频耐压及雷电冲击耐压数值，符合国家标准。

4、接地系统符合IEC364-5-54对接地系统的要求。

5、防护等级户内型IP40:户外型IP43, IP55。

6、负载性能在额定电流下，外壳的温升符合G B763-90《交流高压电器长期工作时的发热)标准要求。

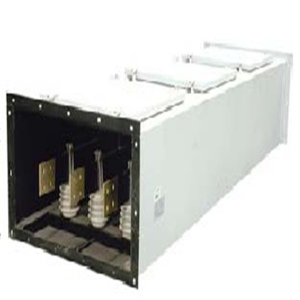

CEG封闭母线槽系统应用概述

      CEG封闭母线槽适用于交流50~60HZ,电压3.6-35KV额定电流400~6300A的供电系统。

母线槽详情请点击.pdf
